Bearbeitung von Retrudern mit gegenläufigen, spiegelverkehrten Spiralen
Projektziel:
Ziel des Projekts ist die präzise mechanische Bearbeitung von Retrudern, die mit zwei gegenläufigen, spiegelverkehrten Spiralen ausgestattet sind. Die Endkontur der Spiralen muss mit höchster Genauigkeit aufeinander abgestimmt sein, um eine einwandfreie Funktion im späteren Einsatz sicherzustellen.
Die Retruder werden bei Unternehmen zur Erdaufbereitung eingesetzt, um grosse Mengen Restholz so zusammen zu pressen, dass die Holzstücke in ihre Fasern zerfallen. Dies werden als Ersatz für Torf in der Erde eingesetzt. Somit ist der schnelle Wassertransport zu den Wurzeln sichergestellt und durch den Ersetzten Torf durch eine nachwachsende Ressource auch ein wichtiger Beitrag zum Umweltschutz möglich.
Besondere Anforderungen:
Ein zentrales technisches Merkmal des Projekts besteht in der Fertigung zweier spiegelbildlicher Spiralgeometrien, die in ihrer finalen Position exakt zueinander ausgerichtet werden müssen. Dies erfordert eine besonders hohe Maßhaltigkeit und Präzision über die gesamte Bauteillänge.
Technische Eckdaten:
- Bauteilart: Retruder mit gegenläufigen Spiralen
- Teilegewicht: ca. 600 kg
- Zerspanungsvolumen: ca. 350 kg pro Stück
- Bauteillänge: 1.350 mm
- Bearbeitungszentrum: Okuma Multus (CNC-Dreh-Fräszentrum)
Fertigungsprozess:

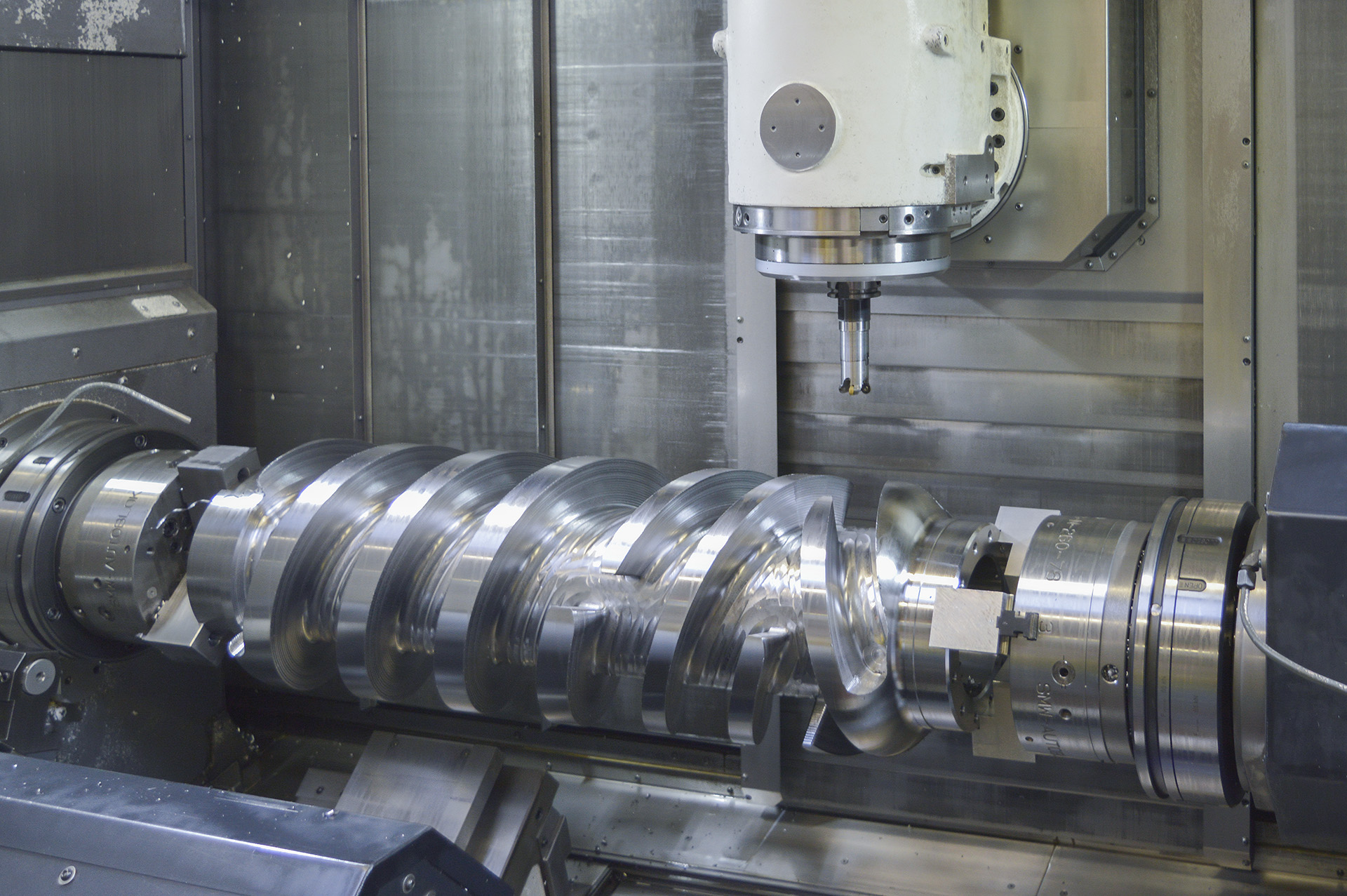

Die Bearbeitung erfolgt auf einer Okuma Multus, die sowohl Dreh- als auch Fräsoperationen in einer Aufspannung ermöglicht. Aufgrund der komplexen Geometrie der Spiralen ist eine simultane 5-Achs-Bearbeitung erforderlich. Das Bauteil wird aus dem Vollen zerspant, was ein hohes Maß an Maschinenleistung sowie ein optimiertes Späne Management erfordert.
Die Programmierung erfolgte vollumfänglich auf unserem CAM-System was die Programmierung der zweiten Spirale wesentlich erleichtert hatte.
Ergebnis:
Das fertige Bauteil erfüllt die engen Toleranzvorgaben hinsichtlich Spiralgeometrie, Oberflächenqualität und exakter Positionierung der beiden Spiralen zueinander. Dies ist essenziell für die Funktion des Retruders im industriellen Einsatz, insbesondere bei der Förderung und Vermischung hochviskoser Materialien.
